Vorbereitung

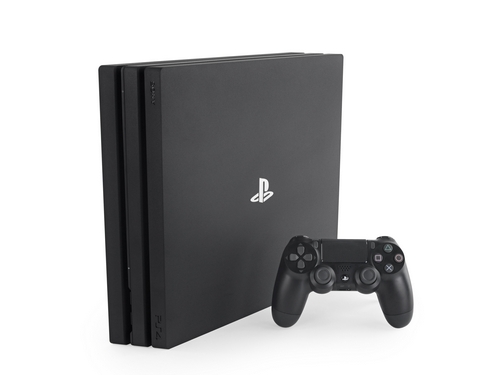

Es handelt sich ja um die erste Version der PS4 Pro (Sony PlayStation 4 Pro)

8-Core AMD "Jaguar" X86-64 CPU, getaktet mit 2,1 GHz (vorher 1,6 GHz)

4.2 TFLOPS AMD Radeon Grafik

8 GB GDDR5 RAM + 1 GB DRAM

1 TB Festplatte, entnehmbar und aufrüstbar

802.11 a/b/g/n/ac, Ethernet und Bluetooth 4.0 (LE)

Blu-ray x 6 CAV, DVD x 8 CAV

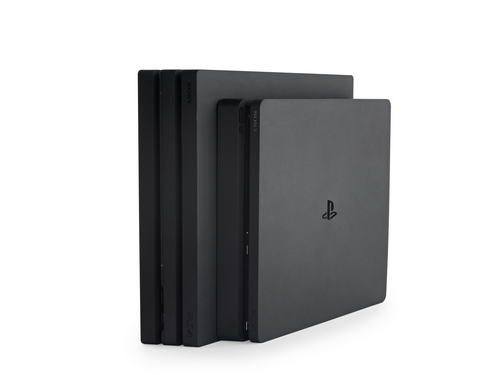

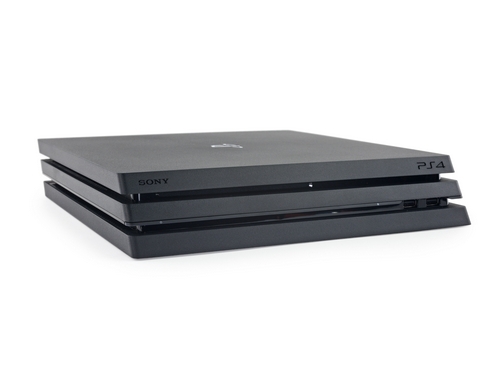

Hamburger trifft auf Big Mac - die Pro Version hat eine Lage mehr als die Slim Version. Sie ist also überall ein bisschen dicker.

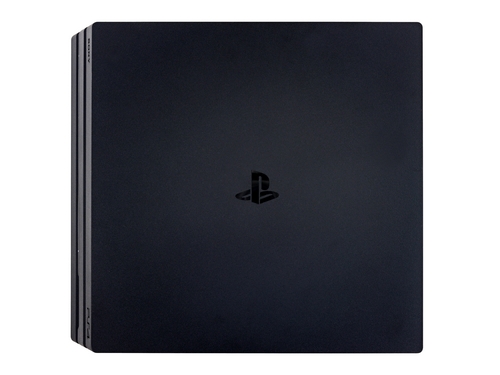

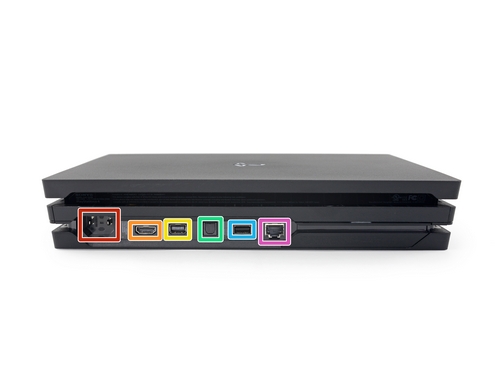

Dieses Ungetüm hat immer noch den Aufdruck PlayStation 4, aber unsere Modellbezeichnung ist CUH-7015B. Wir erblicken einige "Garantie erlischt bei Entfernen" - Aufkleber (Buuuh) und Unmengen vonAnschlüssen (Juhuuu!) :

Stromversorgung

HDMI 2.0

PlayStation-Erweiterungsport

S/PDIF optischer Audioausgang

USB 3.0

Ethernet

In unbekanntem Gelände ist eine Karte sehr nützlich.

Machen wir doch ein Röntgenbild zur besseren Orientierung.

Was wir im Moment zu finden erwarten sind... Bienen? Und einen Riesenlüfter. Ich bin nicht der einzige, der Bienenwaben erkennen kann, oder?

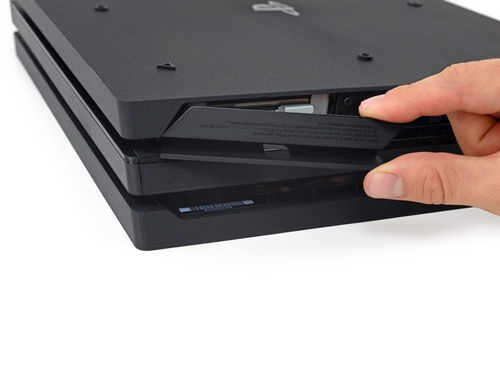

Diese Dreidecker-Konstruktion unterscheidet sich ein wenig von ''ersten'' vierten PlayStation, die wir zerlegt haben, das hält aber unsere Teardown-Ingenieure nicht auf - wir drehen die Konsoleum, ohne Zeit zu verschwenden, lassen den ersten Deckel aufspringen und tauchen in das Durcheinander ein.

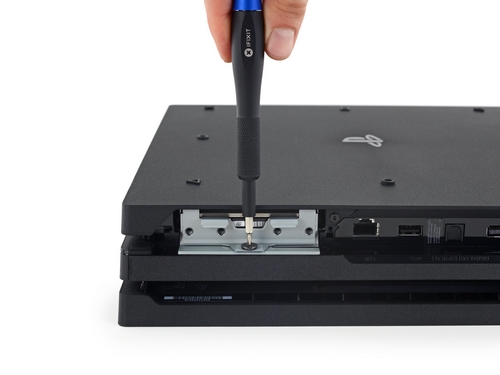

Eine einzige Standard - Kreuzschlitzschraube #0 steht zwischen uns und dem Triumph eines Festplattentauschs. Genau das meinte ich!

Die Möglichkeit, etwas auszutauschen ist wunderbar, und es ist eine lange Tradition: bei jeder Playstation mit Festplatte kann der Benutzer selbst die Festplatte auswechseln.

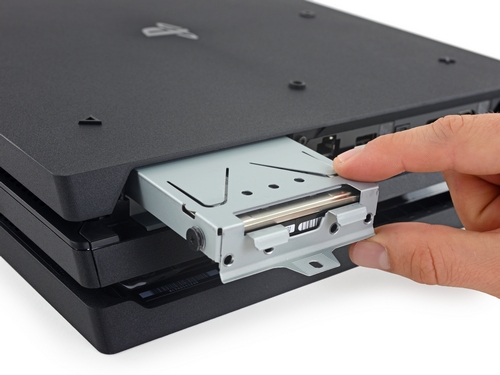

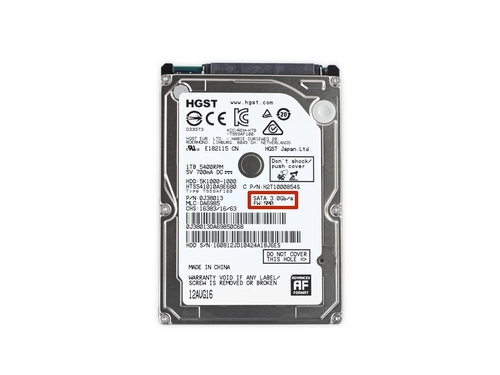

Nur wenige Kreuzschlitzschrauben später ist das 2,5" HGST HTS541010A9E680 Laufwerk von seinerBehausung befreit.

Das PlayStation-Team prahlte ja mit der SATA III Unterstützung des Pro, diese Festplatte aus dem Regal ist aber mit 3,0 Gb/s angegeben (SATA II).

Oder etwa doch? Verschiedene Online - Quellen besagen, dass dieses Ding eine 6,0 Gb/s HDD wäre. Wie auch immer, mit 5400 UpM kann diese Festplatte niemals SATA III Geschwindigkeit erreichen.

Keine Angst - bewaffnet mit den richtigen Werkzeugen und etwas Geschick (und einem nagelneuem 6.0 Gb/s SSD), kannst du deine Ladezeiten halbieren und schnell wieder ins Spiel kommen.

Wie erwartet müssen wir diese "Warranty void if seal removed" ("Garantieverlust bei Entfernen" ) - Aufkleber ablösen, bevor wir weiterarbeiten können.

Zu dieser Rechtsverletzung kommt noch eine kleine Beleidigung, die Schrauben unter dem Aufkleber sind Sicherheits Torxschrauben - speziell entwickelt, um dich rauszuhalten.

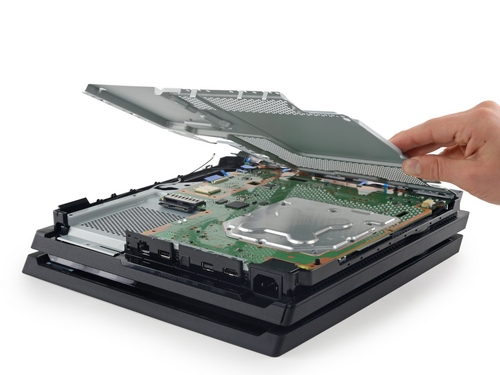

Wenn das Gehäuse aufgeknackt ist, können wir das grosse metallene Schutzblech ausbauen.

Leider ist das Einzige, was wir sehen, die Rückseite der Hauptplatine.

Wir haben ja Erfahrung mit der PS4 Slim, also drehen wir alles herum und schauen mal nach, ob das Gras auf der anderen Seite grüner ist...

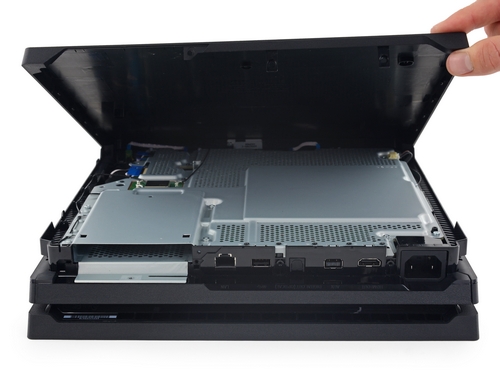

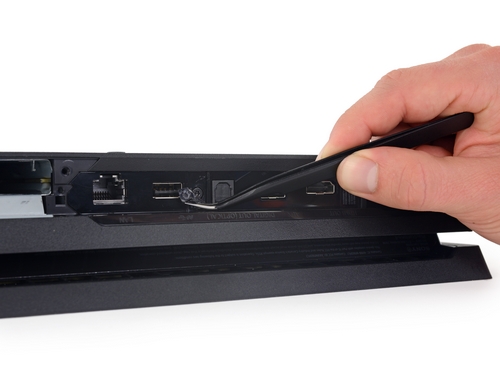

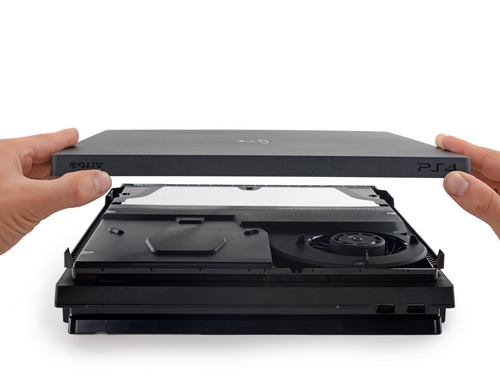

Mit dem Biest auf dem Rücken lässt sich das gegenüberliegende Panel nach mühseliger Hebelarbeit öffnen - es gibt aber keine "Warranty void" - Aufkleber!

Ohje, auch das Entfernen dieses Panels ist nicht die erhoffte Lösung um reinzukommen. Wir können das Netzteil rausholen, aber sonst nichts.

Der Lüfter lässt sich zwar von hier aus nicht entfernen, aber Reinigen geht schon. Vielleicht dürfen wir diese "Nichtgarantieverletzungszone" deswegen betreten.

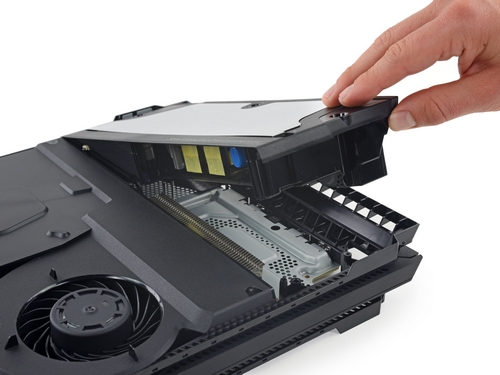

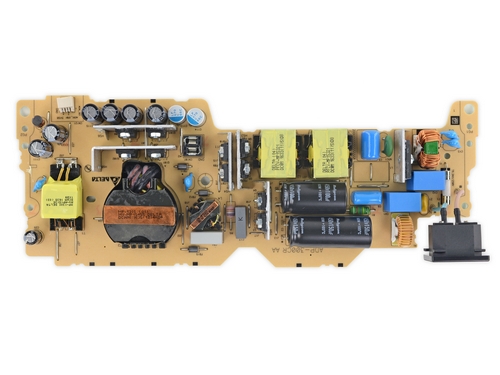

Das obere Panel haben wir ja entfernt, schauen wir mal nach dem Netzteil.

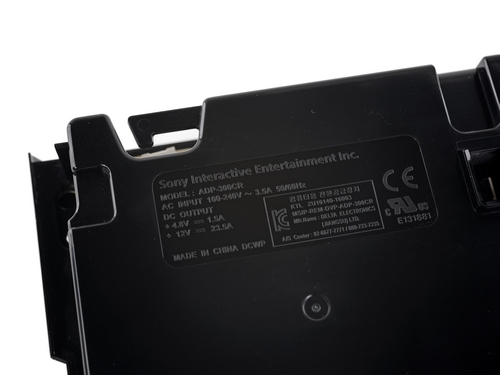

Das 2013er Modell hatte in der Spitze 165 W, dieses Netzteil liefert 289 W (1,5 A bei 4,8 V +23,5 A bei 12 V).

Gemäss den offiziellen technischen Daten zieht die PS4 Pro insgesamt 310 W Gesamtleistung. Der Verlust entsteht vielleicht beim Umwandeln von Wechsel- in Gleichstrom.

Und nun die Preisfrage: "Warum ist diese Konsole so viel grösser als das Original?"

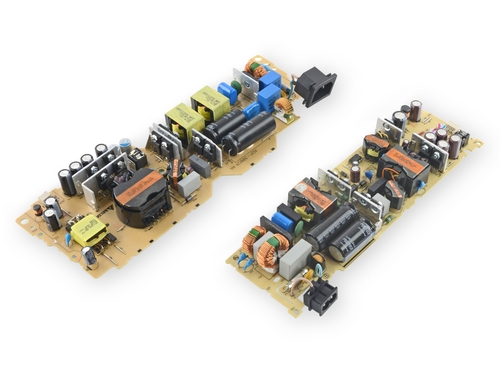

Wir haben zum Vergleich die Netzteile der PS4 Pro (links) und der originalen PS4 (rechts) aufgereiht. Im Gewicht sind nur 74,2 g Unterschied zwischen den beiden Einheiten, die nötige Heatpipe und derLüfter geben doch noch eine Menge Zeugs bei der Pro dazu, damit die zusätzliche Wärme der GPU abgeführt werden kann.

Das Fehlen weiterer Schrauben auf der Netzteilseite der PS4 Pro hat uns ausgebremst, wir drehen den Kasten also wieder um und wenden unsere Aufmerksamkeit der Hauptplatine zu.

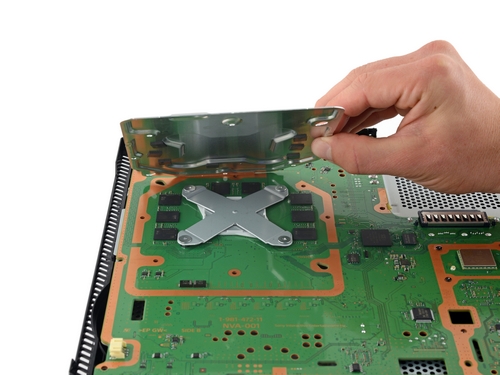

Unter einer Abschirmung über der CPU finden wir diese coole X-förmige Halterung, ähnlich der in einer anderen Konsole.

Und direkt darunter stossen wir auf eine Abdeckung aus Kunststoff und Metall, die aussieht wie die Version eines Pizza Savers für Elektrogeräte, welche die Rückseite der Platine vor derHalterung des Kühlkörpers schützen soll.

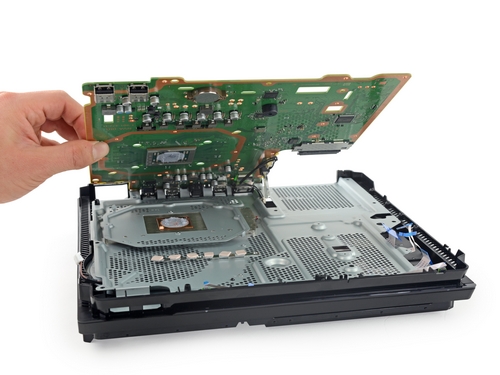

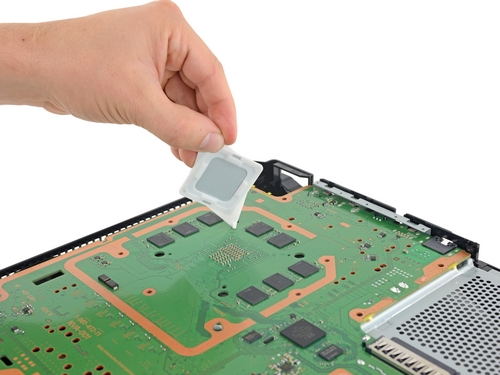

Wir heben die Hauptplatine hoch und legen noch einige weitere Vorrichtungen zur Wärmeregulierung frei. Besonders hervorzuheben sind ein riesiger Kupferkühlkörper und spezielle Padsfür sechs Chips auf der Hauptplatine.

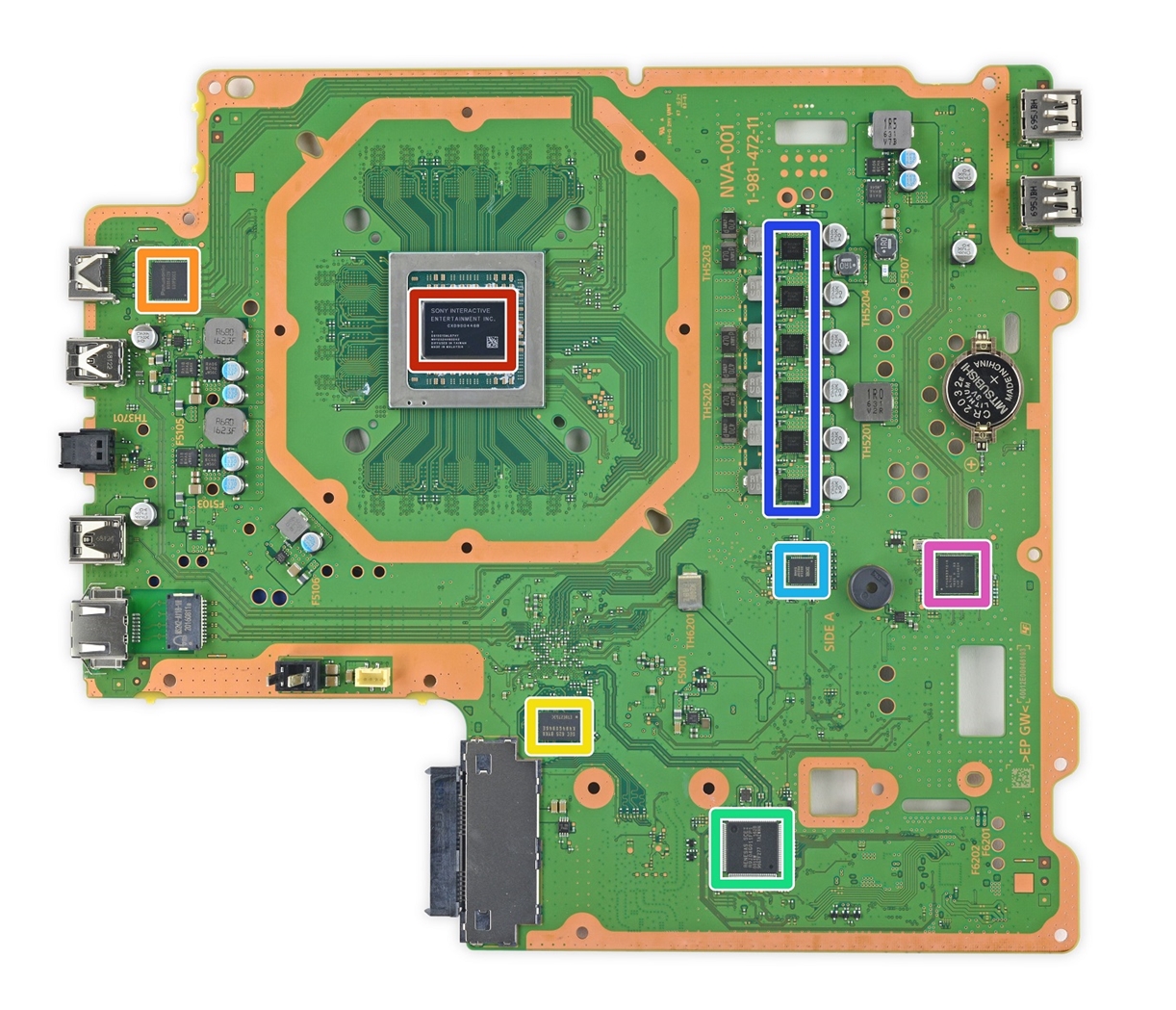

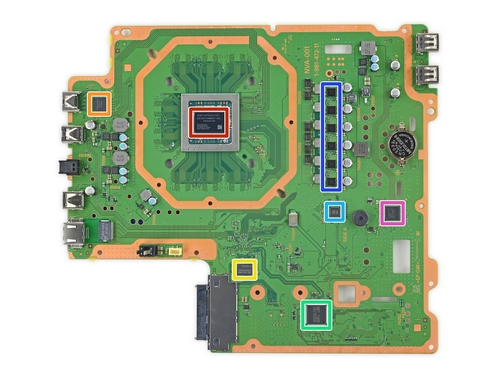

Werfen wir einen näheren Blick auf die Vorderseite der Hauptplatine:

SCEI (Sony Computer Entertainment, Inc.) CXD90044G SoC (inklusive AMD "Jaguar" Cores und AMD Radeon GPU)

Panasonic MN864729 HDMI Transmitter

Samsung K4B4G0846E 512 MB DDR3 SDRAM

Renesas SCEI R9J04G011FP1

International Rectifier 35218 V625P 5VNQ

Fairchild Semiconductor DG26CF FDMF 6840C

Cypress CYUSB3312 USB 3.0 Kontroller

Microsoft-Visio-Datei mit dem Masstab 1:1
Kann auf ein A3 ausgedruckt werden und als Vorlage verwendet werden.
Bild-Datei mit dem Masstab 1:1

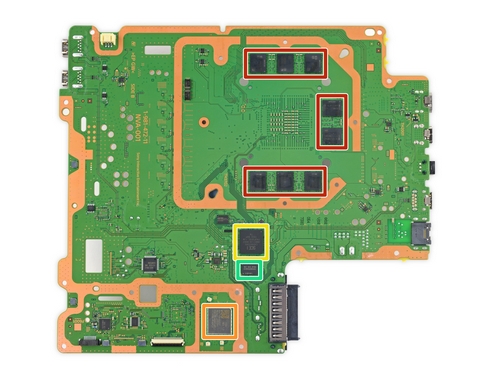

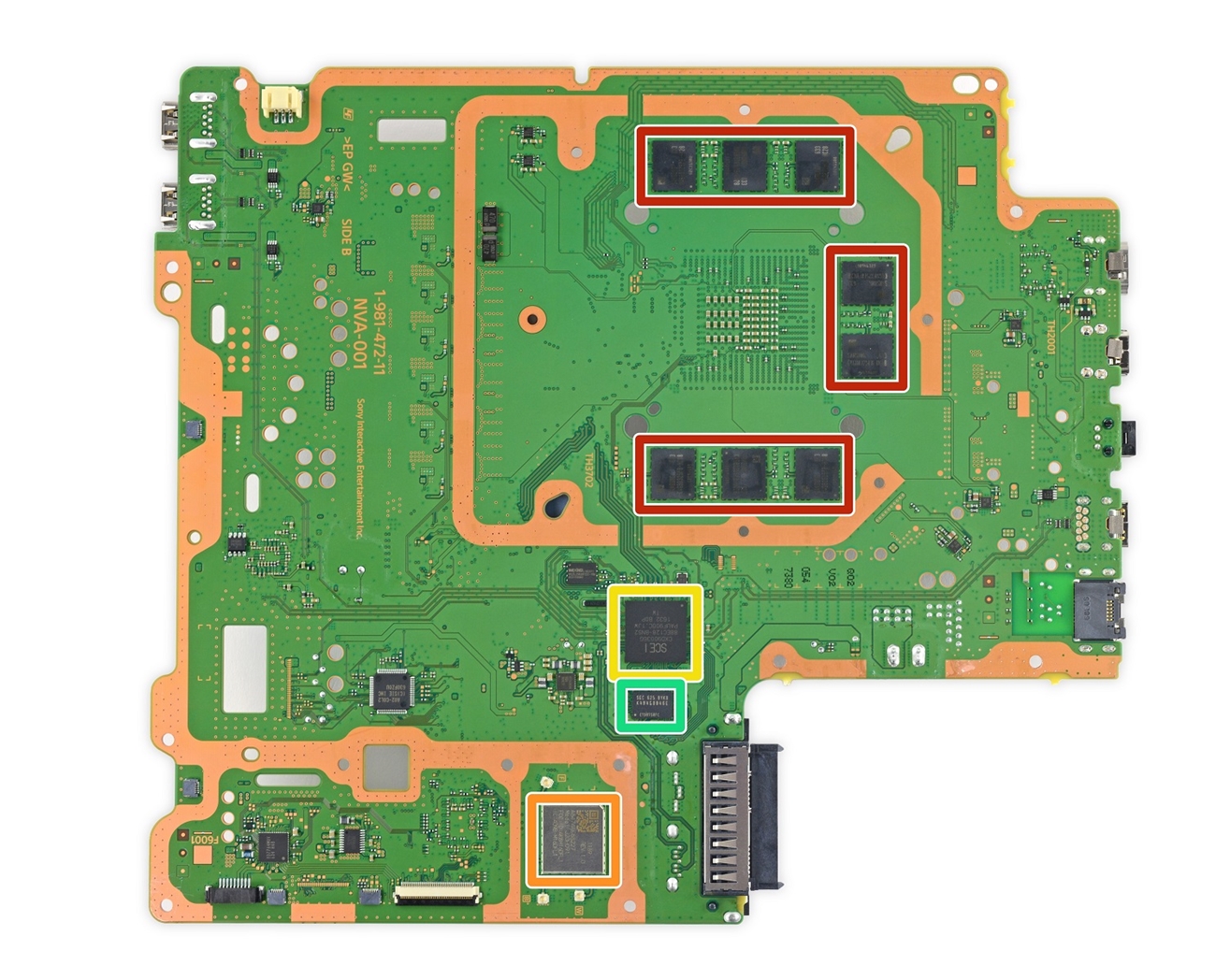

Und auf der Rückseite:

8 x Samsung K4G80325FB 8 Gb GDDR5 (1 GB x 8 = 8 GB)

Sony J20H091 Drahtlosmodul (Marvell Avastar 88W8897 darunter)

SCEI (Sony Computer Entertainment, Inc.) CXD90036G

Samsung K4B4G0846E 512 MB DDR3 RAM

Microsoft-Visio-Datei mit dem Masstab 1:1
Kann auf ein A3 ausgedruckt werden und als Vorlage verwendet werden.
Bild-Datei mit dem Masstab 1:1

Der Lüfter und das optische Laufwerk scheinen in Reichweite — tatsächlich sind sie aber von der Unterseite her verschraubt, wo eine grosse Kühlkörpereinheit Wache hält. Wir haben aber keine Angst.

Okay, wir haben gelogen - ein bisschen Angst haben wir doch.

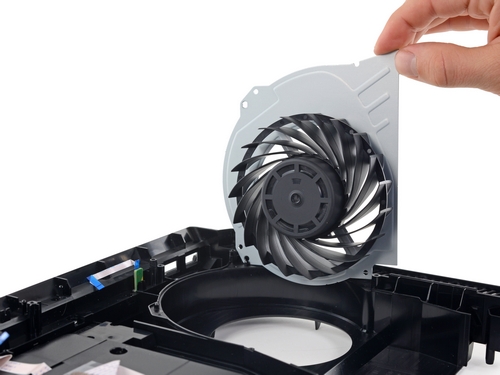

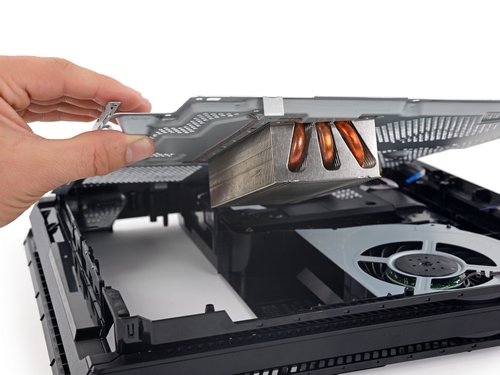

Es gelingt uns diese ganze Heatpipemechanik ohne besondere Schäden herauszuholen, so dass der Weg zu diesem drehenden Blaseding frei wird.

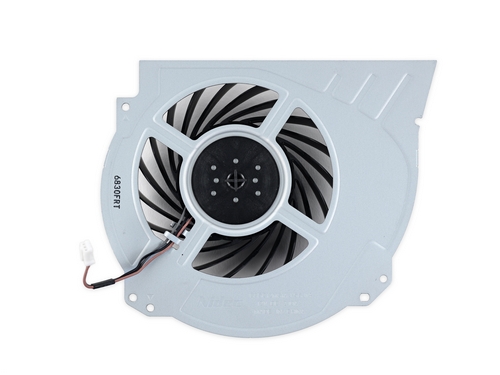

Dieser Nidec Lüfter hat 2,1 A bei 12 V, also 25.2 W. Dahin geht also die zusätzliche Leistung des Netzteils...

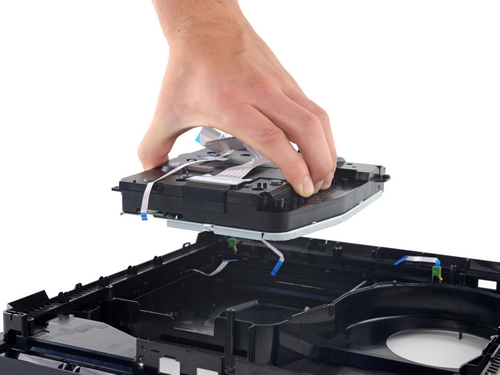

Wir heben das optische Laufwerk heraus, wie bei diesem Greifer-Spiel.

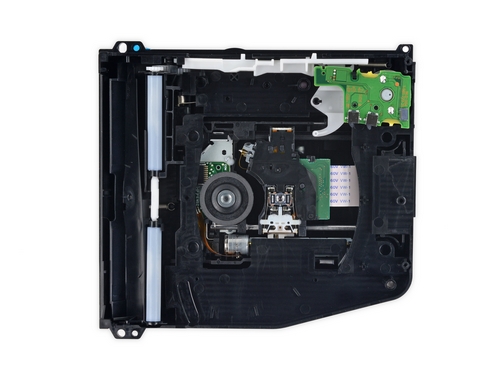

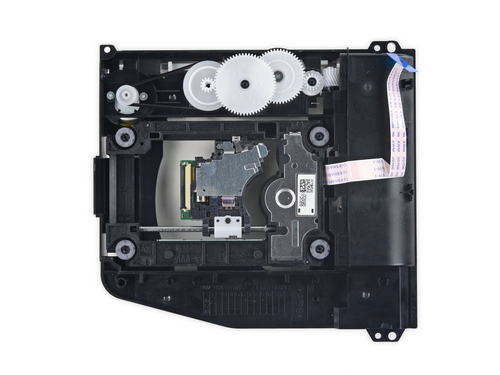

Wir greifen noch etwas mehr (und drehen noch ein paar Schrauben heraus), um das Biest zu öffnen. Wir finden:

Eine Menge Federn

Eine Linseneinheit auf einer Schiene mit einer süssen Stabilisierung

Und ein paar niedliche Zahnräder

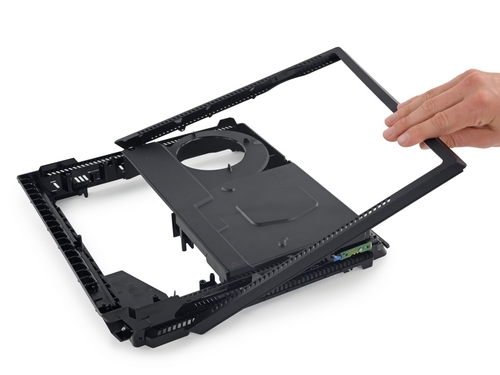

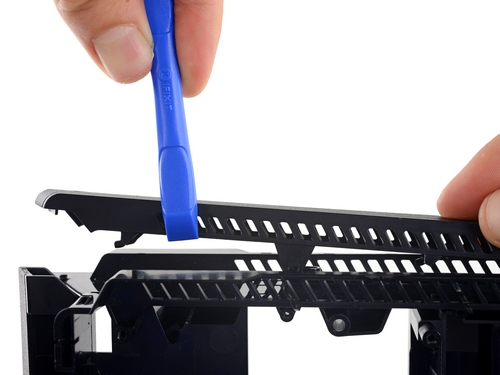

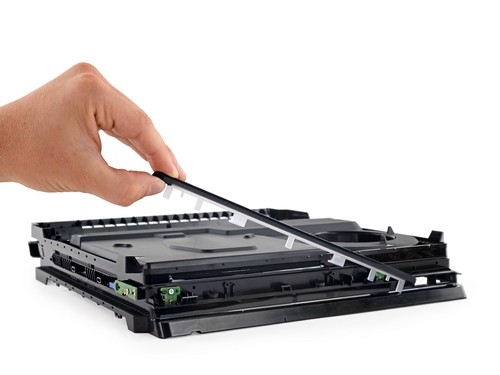

Wir entfernen mit entschiedenem Hebeln die mittlere Schicht vom PS4-Dreidecker. Es stellt sich heraus, dass es nur ein Kunstoffrahmen ist. Wir ziehen ihn schnell heraus und legen zum Abschluss nochein oder zwei Bauteile frei.

Dieser LED-Lichtleiter wird von den LEDs von der linksseitigen Platine beleuchtet und dient gleichzeitig als Abdeckung der mechanischen Schalter auf den beiden rechtsseitigen Platinen.

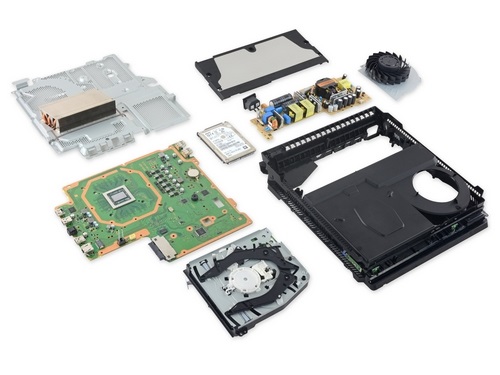

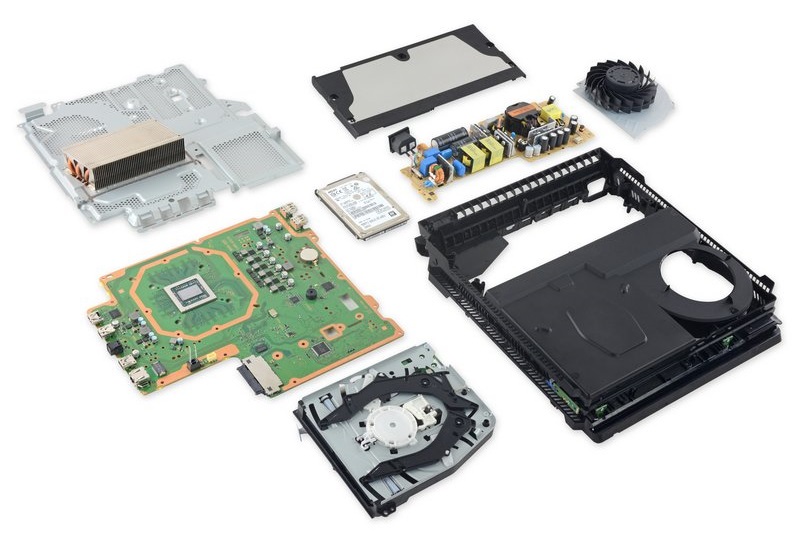

Die PlayStation 4 Pro, geschickt zerlegt.

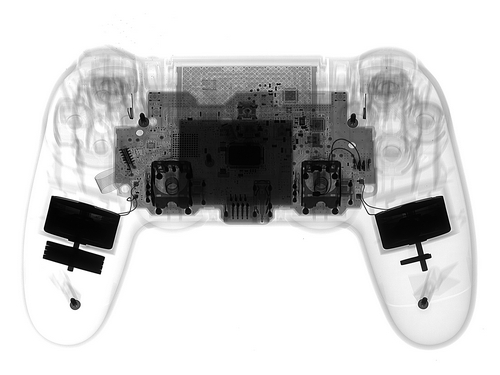

Und weil wir euch mögen, gibt es hier ein Bonus-Röntgenbild des PS4 Pro Kontrollers.
